另外，隨著光源測量和評價技術的發展，一些針對LED新型照明產品的新的顯色評價體系也漸漸更新，例如 IES TM-30推薦的色域指數Rg和顏色逼真度Rf。極光光電RA≥97
該參數描述閃光光源相對于一指定照明光源，預期改變攝影的整個色彩程度，通常用三個數[8]來表示，通過測量閃光光源的相對光譜功率分布，與相應的藍光、紅光以及綠光感光元件的加權光譜靈敏度值計算【8】而得出。早期用于各類閃光光源的色再現質量的評價。
曝光均勻性是指在閃光燈有效照射角【3】內，被攝面上各點曝光量的一致性，也稱作閃光均勻性。如果被攝面曝光不均勻?qū)斐膳臄z畫面出現明顯的暗區和亮區，如圖5所示。
圖5 曝光不均勻形成照片亮區和暗區
根據影室照相電子閃光燈標準JB/T 8477.1以及JB/T 7474.1, 被攝面有效照射范圍內，邊緣與中央的曝光值之差應在1EV以內。
2.3.2 顏色均勻性
手機閃光燈在投射面上各點的顏色均勻性對采集圖像的質量有著重要的意義。CIE色度學系統常用色度坐標 來描述顏色，每個色度坐標均對應于相應色品圖上的一個顏色點。顏色均勻性一般可以用閃光燈投射區域內兩點之間的最大色差【1】表示：
其中，
.jpg)
分別為點A和點B兩點的色坐標;A和B為所有顯色性測試點中色坐標相差最大的兩點。
3. 檢測方案
3.1 總體測量要求
綜合上述的表征參數，對于LED閃光燈的性能評估來說，測量的關鍵在于：
采樣速度需要足夠快，至少達到每秒20kS/s以上，才能夠捕捉精細準確的閃光特性曲線，并準確得到閃光指數、閃光峰值照度等參數。
需要具備快速光譜測量技術，對色溫、顯色指數以及SDI等進行分析，全面評價閃光燈的彩色復現質量。極關光電專業制造高顯示指數LED燈
均勻性評價需要多通道布陣測量，而且多個通道必須保持高度同步，以準確獲取閃光燈在每個時刻點的光分布特征以及總曝光量均勻性。
光度探頭與人眼視覺響應函數高度匹配以獲得高精度光度測量結果。光度探頭是通過在光電傳感器件前加入濾色片以使其光譜靈敏度與模擬人眼光視效率函數V(λ)或者三刺激相應函數V(λ)相匹配;但實際濾色片與標準響應曲線難以完美匹配，這會對最后的曝光量和閃光指數測量的精度帶來直接影響;因此，為了確保測量準確度，所采用的光學探頭最好為標準級。
3.2 測量解決方案
本文提出一種針對手機閃光燈測試的多通道快速光度與光譜相結合的測量方案：該方案集成了多個快速光度采樣模塊，采樣速度高達50ks/s，可實現各種閃光波形的快速準確測量;此外還設置光譜測量單元，以準確獲得閃光燈的光譜分布，進而分析閃光燈的色度參數。更重要的是，本方案中采用了光度與光譜相結合技術，將光度探頭和光譜測量結果相結合，并且相互校正，不僅避免了傳統光色度計的光譜失匹配問題,而且大幅提高了光譜測量的線性和測量范圍，獲得極高的精度，真正實現速度和精度的雙向需求。多通道還可以根據閃光燈的光形(如矩形或圓形)靈活布點，圖6所示為典型的矩形光分布測量點陣，配合專業的閃光分析軟件，可進行曝光量，閃光指數，閃光持續時間、色溫、顯色性、閃光以及顏色均勻性等各類參數的快速分析。

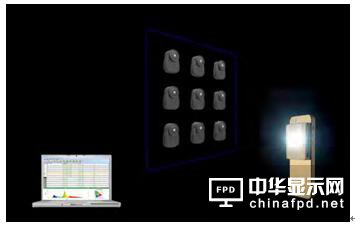

圖6 典型的多通道閃光燈測量系統(遠方MFL-300閃光燈測量系統)

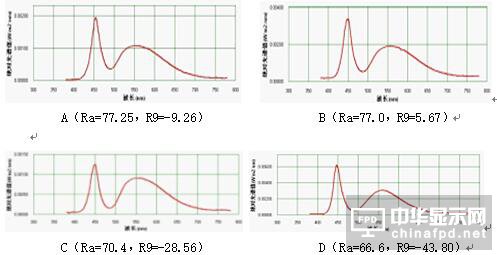

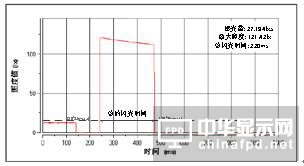

本文采用上述閃光燈測量系統及測試方法對手機閃光燈進行了系列測試，測試時要注意保證整個測量處于暗室中;安裝待測手機閃光燈至預設位置，開啟手機閃光燈，與此同時，所有的測量通道同步采集數據，并輸出如圖7所示的輸出波形;根據所采集的波形，軟件可分析得到閃光燈的曝光量、總閃光時間以及閃光指數等參數;其中光譜測量單元輸出如圖8所示的光譜功率分布，加以軟件配合可獲得色溫、顯色指數等顏色參數。
.jpg)
.jpg)
.jpg){kind=small}
.jpg){kind=small}
.jpg)
